本文主要介绍如何用Arduino开发板制作一个简单的智能电子表决器。这个项目的基本思路是做一个电子投票机，有助于消除人工投票系统和以往电子投票系统的舞弊现象。
该系统有n个键，其中n是政党的数量。在这里，选民将被允许继续从按钮面板中选择他们喜欢的候选人。然后在LCD上显示最终的投票结果，让投票者满意。最后，按下结果按钮，可以自动计算结果。
必需的组件
Arduino UNO开发板
1602液晶显示屏
4个按钮
10K电位计
连接线
面包板

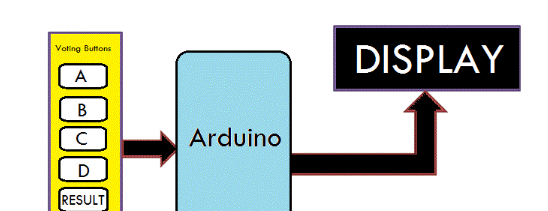

功能框图
在本文中，我们为参加选举的四个不同的候选人使用了四个按钮。我们可以根据需要增加候选人的数量。当任何一个投票者按下四个按钮中的任何一个时，投票值将一次增加一个。整个投票过程结束后，可以按结果按钮显示结果。
示意电路图
如上所示组装电路。将五个按钮连接到Arduino7、6、5、4、3的数字引脚。同样，将LCD4、6、11、12、13、14的引脚连接到13、12、1: 00的Arduino的数字引脚。
项目的工作流程
Arduino是这个项目中系统的心脏和大脑。Arduino控制整个投票过程，如读取按钮、增加投票值、生成结果以及将投票和结果发送到液晶屏。
在这里，我们添加了五个按钮，分别代表A队、B队、C队和D队，最后一个按钮用于计算和显示结果。
这里有一些该项目的图片，清楚地说明了该项目的工作。
实现代码
#includeLiquidCrystal lcd(13，12，11，10，9，8)；#定义S1 7 #定义S2 6 #定义S3 5 #定义S4 4 #定义S5 3 int vote 1=0；int vote 2=0；int vote 3=0；int vote 4=0；void setup(){pinMode(S1，输入)；pinMode(S2，输入)；pinMode(S3，输入)；pinMode(S4，输入)；pinMode(S5，输入)；lcd.begin(16，2)；lcd.print(“电子”)；lcd.setCursor(0，1)；lcd.print('投票机')；延时(4000)；digitalWrite(S1，高)；digitalWrite(S2，高)；digitalWrite(S3，高)；digitalWrite(S4，高)；digitalWrite(S5，高)；LCD . clear()；lcd.setCursor(1，0)；LCD . print(' A ')；lcd.setCursor(5，0)；LCD . print(' B ')；lcd.setCursor(9，0)；LCD . print(' C ')；lcd.setCursor(13，0)；LCD . print(' D ')；}void loop(){lcd.setCursor(1，0)；LCD . print(' A ')；lcd.setCursor(1，1)；LCD . print(vote 1)；lcd.setCursor(5，0)；LCD . print(' B ')；lcd.setCursor(5，1)；LCD . print(vote 2)；lcd.setCursor(9，0)；LCD . print(' C ')；lcd.setCursor(9，1)；LCD . print(vote 3)；lcd.setCursor(13，0)；LCD . print(' D ')；lcd.setCursor(13，1)；LCD . print(vote 4)；if(digital read(S1)==0)vote 1；while(digital read(S1)==0)；if(digital read(S2)==0)vote 2；while(digital read(S2)==0)；if(digital read(S3)==0)vote 3；while(digital read(S3)==0)；if(digital read(S4)==0)vote 4；while(digital read(S4)==0)；if(digital read(S5)==0){ int vote=vote 1 vote 2 vote 3 vote 4；if(vote){ if((vote 1 vote 2 vote 1 vote 3 vote 1 vote 4)){ LCD . clear()；lcd.print('A是赢家')；延时(3000)；LCD . clear()；} else if((vote 2 vote 1 vote 2 vote 3 vote 2 vote 4)){ LCD . clear()；lcd.print('B是赢家')；延时(3000)；LCD . clear()；} else if((vote 3 vote 1 vote 3 vote 2 vote 3 vote 4)){ LCD . clear()；lcd.print('C是赢家')；延时(3000)；LCD . clear()；} else if(vote 4 vote 1 vote 4 vote 2 vote 4 vote 3){ LCD . set cursor(0，0)；LCD . clear()；lcd.print('D是赢家')；延时(3000)；LCD . clear()；} else if(vote 4 vote 1 vote 4 vote 2 vote 4 vote 3){ LCD . set cursor(0，0)；LCD . clear()；lcd.print('D是赢家')；延时(3000)；LCD . clear()；} else { LCD . clear()；lcd.print('捆绑或')；lcd.setCursor(0，1)；lcd.print(“无结果”)；延时(3000)；LCD . clear()；} } else { LCD . clear()；lcd.print('无投票…');延时(3000)；LCD . clear()；} vote 1=0；vote 2=0；vote 3=0；vote4=0，vote=0；LCD . clear()；}}hfy
