RS232标准诞生于RS485之前，但是RS232有几个缺点：

接口的信号电平较高，达到10 V以上，使用不当容易损坏接口芯片，电平标准也与TTL电平不兼容。

传输速率是有限的，不能太高。一般会达到每秒一两百千比特(Kb/s)的极限。

接口采用信号线和GND，以共地方式与其他设备通信，容易造成干扰，抗干扰性能较弱。

传输距离有限，通信最多只能几十米。

通信只能在两点之间进行，无法实现多机联网通信。

鉴于RS232接口的不足，一些新的接口标准不断出现，RS485就是其中之一，它具有以下特点：

使用差分信号。我们在讲A/D的时候，讲了差分信号输入的概念，也介绍了差分输入的好处。最大的好处是可以抑制共模干扰。特别是在工业现场环境复杂、干扰多的情况下，差模可以有效提高通信可靠性。RS485采用两条通讯线，通常用A和B或D和D-表示。逻辑“1”用两条线之间的电压差表示为(0.2~6)V，逻辑“0”用两条线之间的电压差表示为-(0.2~6)V，这是典型的差分通信。

RS485通讯速度快，最高传输速度可达10 MB/s以上。

RS485内部物理结构采用平衡驱动器和差分接收器相结合，抗干扰能力大大提高。

最长传输距离可达1200米左右，但其传输速率与传输距离成反比。只有当传输速度低于100 Kb/s时，才能达到最大通信距离。如果有必要传输更长的距离，可以使用中继。

总线上联网可以实现多机通信，总线上可以挂多个收发器。从现有的RS485芯片来看，有可以挂32、64、128、256等不同设备的驱动。

RS485的接口非常简单，类似于RS232中使用的MAX232。只需要一个RS485转换器，可以直接与单片机的UART串口连接，使用相同的异步串行通信协议。但是由于RS485是差分通信，接收数据和发送数据不能同时进行，也就是说是半双工通信。那我们怎么判断什么时候发送，什么时候接收呢？

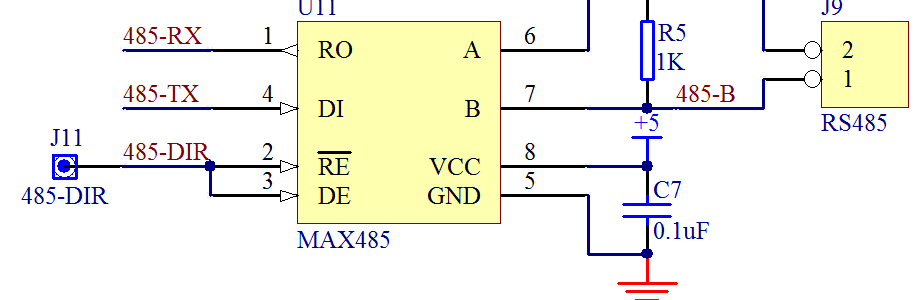

RS485转换芯片有很多。在这节课中，我们将以一个典型的MAX485为例来说明RS485通信，如图18-1所示。

图18-1 MAX485硬件接口

MAX485是Maxim公司推出的一款常见的RS485转换器。其中引脚5和引脚8是电源引脚；引脚6和引脚7是RS485通信中的引脚A和B。1脚和4脚分别接单片机的RXD和TXD脚，直接用单片机的UART收发数据；引脚2和引脚3为方向引脚，其中引脚2为低电平使能接收器，引脚3为高电平使能输出驱动器。我们把这两个插脚连接在一起。平时不发送数据时，这两个引脚保持低电平，使MAX485处于接收状态。需要发送数据时，拉高此引脚，发送数据，发送后拉低此引脚。为了提高RS485的抗干扰能力，需要在MAX485附近的A、B引脚之间并联一个电阻，这个电阻的阻值可以在100欧姆到1 k之间.

这里还介绍了如何使用KST-51单片机开发板进行外围扩展实验。我们的开发板只能提供学生做实验练习的基本功能，但是学生不要止步于这个实验板。如果想做更多的实验，可以通过单片机开发板的扩展接口来扩展实验。你可以看到蓝绿色的MCU底座周围有32个管脚，这32个管脚都是MCU的32个IO管脚。原理图中显示了四个设备J4、J5、J6、J 7，如图18-2所示。

图18-2单片机扩展界面

这32个IO口并非都可以用于外部扩展，可以用作数据输出和数据输入的管脚都没有，比如P3。2、P3。4、P3.6引脚，这三个引脚不可用。比如P3.2引脚用于扩展，如果发射信号与DS18B20的时序重合，DS18B20的引脚会被拉低，影响通信。除了这三个IO口，其他29个口都可以用杜邦线缆用管脚连接，扩展使用。当然，如果将当前的IO口应用于扩展功能，则无法实现板上对应的功能，这就意味着你需要在扩展功能和板载功能之间做出选择。

在RS485实验中，我们的通讯管脚必须是P3.0和P3.1，还有一个方向控制管脚，我们用Du Bang线连接到P1.7。在RS485的另一端，可以用一个USB转RS485的模块，用双绞线连接开发板和模块上的A、B，把USB端插到电脑上，就可以通信了。

在学习了第十三章实用的串口通信方法和程序后，做这个串口通信的方法就很简单了，基本相同。利用实用串行通信程序的思想，我们编写了一个简单的程序，通过串口调试助手发送任意字符。单片机收到后，在末尾加上“回车”符号，然后发回，在调试助手上重新显示，先贴程序。

程序中需要注意的一点是：由于MAX485通常设置为接收状态，只有在发送数据时才变为发送状态，所以在UartWrite()函数开始时MAX485方向引脚被拉高，然后在函数退出前被拉低。不过这里有一个细节，就是单片机的发送和接收中断都是在停止位的一半产生的，也就是说每当停止位传输到一半时，RI或TI已经置位，立即进入中断功能(如果中断使能)。接收的时候自然没有问题，但是发送的时候就不一样了：在向SBUF写入一个字节的数据的时候，UART硬件会在发送完最后一个停止位之后开始发送新的字节，但是如果下一个字节没有发送，但是已经发送了，那么就有问题了，需要停止发送，拉低MAX485方向引脚，使MAX485重新处于接收状态，因为此时最后一个停止位实际上只发送了一半，还没有完全完成。所以UartWrite()函数中有delay10us (5)的操作，人为增加了50 us的延迟，刚好让剩下的一半停止位完成，所以这个时间自然是由通信波特率决定的，也就是波特率周期的一半。来源；21ic
