【轴承知识】轴瓦的种类和定位方法
轴瓦应具有一定的强度和刚度，在轴承中定位可靠，便于润滑剂的输入，易于散热，易于装配、拆卸和调整。
一、轴承类型
轴瓦的类型可以根据结构、尺寸、材料和加工进行分类。中国轴承网根据具体理解分享如下：
1、轴瓦按结构分类。
轴瓦按结构可分为整体轴瓦和分体轴瓦。
1)整体轴承衬套
这种类型的轴瓦需要在轴端安装和拆卸，可维修性差。
2)拼合轴承衬套
这种分裂轴承衬套可以直接从轴的中间安装和拆卸，并可以维修。
2、轴瓦按尺寸分类。
轴瓦按尺寸可分为薄壁轴瓦和厚壁轴瓦。
1)薄壁轴承衬套
这种薄壁轴瓦节省材料，但刚性不足，对轴承座孔的加工精度要求高。
2)厚壁轴瓦
这种厚壁轴瓦具有足够的强度和刚度，可以降低对轴承座孔加工精度的要求。
3、轴承衬套按材料分类。
轴瓦按材质可分为单一材质轴瓦和多材质轴瓦。
1)单一材料轴瓦
这种单一材料轴瓦可以直接用具有足够强度的材料制造，如黄铜、灰铸铁等。
2)多材料轴瓦
这种多材料轴承衬强度不足，所以采用多材料轴承衬。
4、轴承衬套通过加工进行分类。
轴瓦按加工方式可分为铸造轴瓦和滚动轴瓦。
1)铸造轴瓦
这种铸造轴瓦的铸造工艺性好，可以单件生产，也可以大批量生产，适用于厚壁轴瓦。
2)滚动轴承衬套
这种滚动轴瓦只适用于薄壁轴瓦，生产率高。
二、轴瓦的定位方法
1、轴承定位目的
防止轴瓦和轴承座之间的轴向和周向相对运动。
2、轴向定位

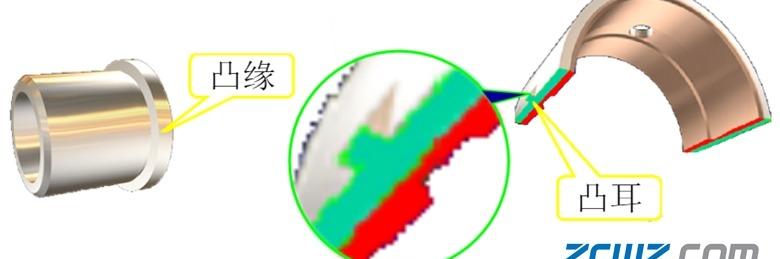

轴向定位可分为两种情况，一种是法兰定位(轴瓦一端或两端有法兰)，另一种是凸耳(定位唇)定位。
图轴向定位
3、圆周定位
圆周定位包括固定螺钉和销钉的固定。
图用固定螺钉固定轴承衬套
图销固定轴承衬套
三、轴瓦油孔和油槽
1、功能：将润滑油引入轴颈和所形成运动副的表面。
2、打开原则
1)尽量在非承载区行驶，尽量不降低或少降低承载区油膜的承载能力。
2)轴向油槽不能开到轴承端，要留有合适的油盖。
3、表格：
1)按油箱方向，沿轴向、周向、斜向、螺旋线等分为3354。
2)轴承中的分裂平面通常垂直于或接近垂直于负载布置。
3)大型液体滑动轴承总是设计成两侧供油的形式，不仅有利于形成动态油膜，还能起到冷却作用。
当负载倾斜时，结构如图所示：
重要参数(如图):
注意：
宽径比b/d-轴承衬套宽度与轴直径的比值。
液体润滑摩擦滑动轴承：B/d=0.5~1。
非液体润滑摩擦的滑动轴承：B/d=0.8~1.5。
