罗克韦尔(AB) PLC 1769-L32E(以太网/IP)通过以太网通信与西门子S7-1200 PLC(PROFINET)连接。

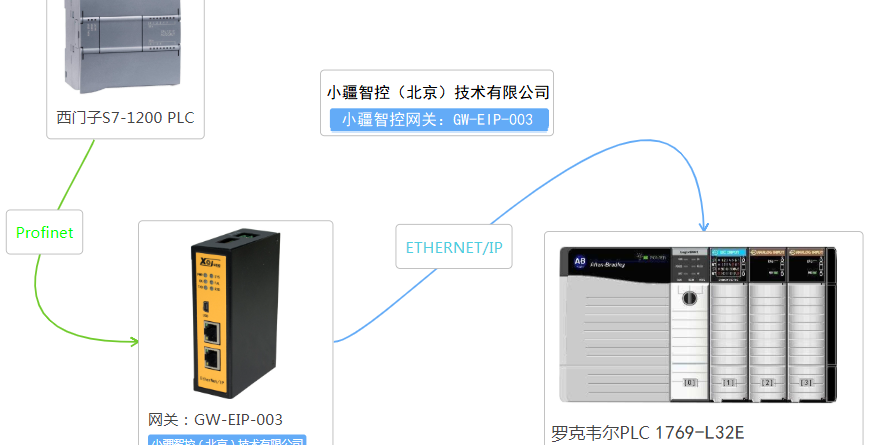

今天给大家分享一个从PROFINET到EtherNet/IP的通信配置方案。本文主要介绍小江智能控制的PROFINET到以太网/IP网关GW-EIP-003的配置过程，连接西门子S7-1200 PLC和罗克韦尔(AB) PLC 1769-L32E，供大家参考。
1、硬件配置：
罗克韦尔(AB)PLC配置：1769-L32E 1台，电源模块1个(24V电源笔记本电脑1台)。
一台西门子PLC(或任何其他PROFINET主站)。
从PROFINET到以太网/IP的网关
1根网线
2、软件配置：
RSLogix5000
步骤7/薄涂
3、详细操作步骤
打开RSLogix5000并配置硬件。首先，添加网关的EDS文件。
安装后添加模块，并选择新模块。
输入EIP，找到PROFINET转以太网/IP网关的模块，名称显示为GW1。
双击PROFINET至以太网/IP网关模块设置参数。
将PROFINET的设备名称和IP地址设置为EtherNet/IP gateway，在本例中为GW1，IP192.168.1.11。
(此处可以随意写设备名，对于PROFINET到EtherNet/IP gateway，不需要在以太网侧设置设备名)。
单击“更改”设置数据的输入和输出长度，在本例中为8个字节。
将配置下载到PLC
配置西门子PLC。
首先安装GSD文件。
将PROFINET导入以太网/IP网关进行配置，并将PROFINET的IP地址和设备名称设置为以太网/IP网关。
在本例中，设备名称为GW1，IP地址为192.168.20.5。
设置数据的输入和输出长度。(本例中为8个字节)
设置输入和输出后，将配置下载到PLC。
打开PROFINET至以太网/IP网关组态软件。
为新项目选择PN-EIP。
设置与西门子PLC的通信参数：PROFINET的IP和设备名称至PROFINET网络中的以太网/IP网关。数据交换的长度为8字节。
将PROFINET的IP地址设置为Rockwell (AB) PLC中的以太网/IP网关。
与配置一致
配置完成后，选择PROFINET到以太网/IP网关的默认IP端口进行下载。
(注意，下载配置应该从底部网络端口完成。下载配置前建议不要插前置网口。)
下载。成功下载后，再次打开以太网/IP至PROFINET网关模块的电源。再次上电后，EtherNet/IP到PROFINET网关的PWR和SYS灯常亮，表示电源和系统正常，OK灯常亮，表示与PROFINET主站通信正常。Run常亮，表示以太网/IP主站通信正常，ERR灯闪烁，表示与以太网/IP的通信中断。
监控两端的值表明数据交换成功。
以上是罗克韦尔(AB) PLC与PROFINET连接到以太网/IP网关的案例分享。欢迎交流讨论。
