可控硅交流调压器原理可控硅交流调压器：是以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的功率控制电器。也叫可控硅调压器、可控硅调节器、可控硅调节器、功率调节器、功率调节器、功率控制器。它具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等优点。(T1E引脚连接到R2的上端)
可控硅是一种新型半导体器件，具有体积小、重量轻、效率高、寿命长、动作快、使用方便等优点。目前大部分交流调节器采用可控硅调节器。介绍一种电路简单、安装容易、控制方便的可控硅交流调压器，可作为家用电器的调压器，控制照明灯的调光、电风扇的调速和电熨斗的调温。这款调压器输出功率达到100W，一般家用电器都可以使用。电路原理：电路图如下

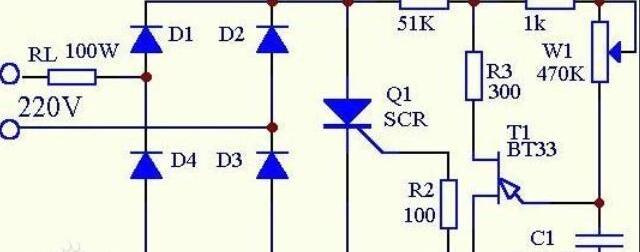

可控硅交流调压器由可控整流电路和触发电路两部分组成。原始电路图如下图所示。从图中可以看出，二极管D1-D4构成桥式整流电路，双基二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接入市电时，220V交流电通过负载电阻RL由二极管D1-D4整流，在SCR的A、K端形成脉动的DC电压，该电压经电阻R1降压后用作触发电路的DC电源。在交流电的正半周期间，整流电压通过R4、W1对电容器C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管从关断变为导通，因此电容C通过T1管的E和b1与R2的连接点快速放电，结果在R2上得到一个尖脉冲。该脉冲作为控制信号发送到SCR的控制电极，使SCR导通。晶闸管开通后，管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，晶闸管自动关断。当交流电处于负半周期时，电容器C被再充电.重复该循环，并且可以调节负载RL上的功率。2.元器件选择调压器的调节电位器采用WH114-1合成碳膜电位器，阻值为470K，可直接焊接在电路板上。除了R1用的是1W功率的金属膜电阻，所有电阻都是1/8W功率的碳膜电阻。对于D1-D4，硅整流二极管，如2CZ21B，2CZ83E，2DP3B等。反向击穿电压大于300V，最大整流电流大于0.3A。SCR采用正反向电压大于300V、额定平均电流大于1A的SCR整流装置，如国产3CT系统。
晶闸管交流调压器应用领域“晶闸管调功器”通过精确控制电压、电流、功率，实现精确控温。凭借其先进的数字控制算法，它优化了电能使用效率。它在节约电能方面起着重要的作用。
晶闸管功率调节器广泛应用于以下领域：
电炉行业：退火炉、干燥炉、淬火炉、烧结炉、坩埚炉、隧道炉、熔炼炉、箱式电炉、井式电炉、
熔炼炉、轧钢炉、真空炉、台车式炉、淬火炉、时效炉、罩式炉、气氛炉和烘箱。
实验电炉、热处理炉、电阻炉、真空炉、网带炉、高温炉、窑炉、电炉
b机械设备：包装机械、注塑机械、热收缩机械、挤出机械、食品机械、回火设备、
塑料加工，红外线加热
玻璃工业：玻璃纤维、玻璃成型、玻璃熔化、玻璃印刷、浮法玻璃生产线、退火窑。
d .汽车工业：喷雾干燥和热成型
e节能照明：隧道照明、街道照明、摄影照明、舞台照明。
化学工业：蒸馏和蒸发，预热系统，管道
航空电源调压，中央空调电加热器温度控制，纺织机械，水晶石生产，粉末冶金机械，彩色显像管生产设备，
冶金机械设备、石油化工机械、照明平滑调节、恒压、恒流和恒功率控制等领域。
三相可控硅交流调压器配合智能PID调节器或PLC使用，0-5V，4-20mA。主要用于工业电炉的加热控制，大型风机和水泵的软启动和节能运行控制。负载类型可以是三相阻性负载、三相感性负载和三相变压器负载；三相负载可以是中心接地负载、中心不接地负载、内三角负载和外三角负载。
