这是三端双向可控硅、可控硅、晶体管测试仪的电路图。这是一个非常简单的电路，可以用来测试SCR和triac。这个电路甚至可以用来检查PNP和NPN晶体管。

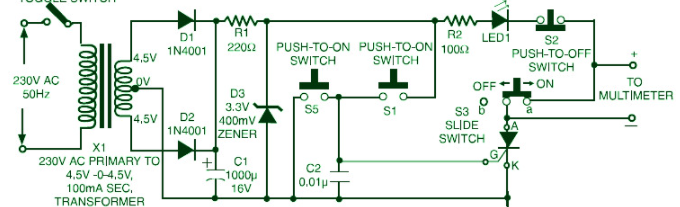

该电路工作在3V DC上，并使用齐纳二极管结合降压变压器和整流器的布置，如图所示。或者，可以使用两节铅笔电池为电路供电。
要测试SCR，将其插入插座，并将端子插入适当的插槽。将开关S3滑动到“开”的位置(向“A”方向)，并短按开关S1。LED将点亮，直到按下开关S2或使用开关S4短时间中断降压变压器的电源。这将表明测试中的SCR是可用的。
将开关S3置于“关”的位置(朝向“B”)，你可以连接一个毫安表或万用表来监测流过SCR的电流。如果SCR是“坏的”，LED将永远不会发光。如果SCR失效(泄漏)，LED会自己发光。换句话说，如果LED仅在按下开关S1时点亮，而在按下开关S2时熄灭，则SCR是好的。
为了测试三端双向可控硅开关，首先，其MT1端子连接到A点(正极)，MT2连接到K点(负极)，其栅极连接到G点.现在，当按下S1开关时，LED就会亮起。短按S2开关，LED将熄灭。接下来，按下开关S5，LED将不发光。
现在将MT1和MT2反接，即MT1接负极，MT2接正极。对于功能良好的三端双向可控硅开关来说，三端双向可控硅开关中的S2不会开始导通，LED将保持关闭。另一方面，瞬时按下S5将启动三端双向可控硅开关的导通，LED1将发光。
三端双向可控硅开关泄漏的指示类似于可控硅的指示。如果LED在上述两个测试中亮起，则只有三端双向可控硅开关是好的。
在电路中连接任何SCR/SCR之前，请检查其阳极/MT1和外壳之间的连接。(注意：双向可控硅实际上是两个背靠背连接的可控硅。第一个接收正脉冲传导，第二个接收负脉冲传导。)
晶体管测试仪的使用
你也可以通过在开关S1和S5的连接点和g点之间引入一个电阻器(大约1千欧)来检查这个电路的晶体管.NPN的集电极或PNP晶体管的发射极应接正极(A点)，NPN的发射极和PNP晶体管的集电极接负极(K点)。在这两种情况下，基极都应连接到g点。
上图显示了PNP和NPN晶体管的一般电流方向和正向偏置条件。如果被测晶体管是NPN型，按下S1，LED灯就会亮。松开或抬起手指，灯就灭了，说明晶体管是好的。对于PNP晶体管，当按下开关S5时，LED点亮，当松开开关S5时，LED熄灭。这说明被测晶体管是好的。具有漏电或短路的SCR或晶体管将通过LED本身的持续发光来指示，即，不需要按下开关S1或S5。
双向晶闸管、晶闸管、晶体管的测试电路来自EFYmag 2001。
