正弦波振荡器，正弦波振荡器是什么意思？正弦波振荡器：在没有外界信号作用的情况下，能输出不同频率的正弦信号的自激振荡电路。自激振荡的工作原理LC电路中的自由振荡如下图1所示。

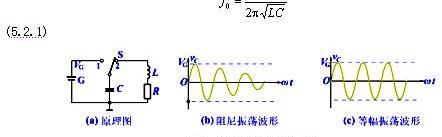

自由运行的3354电容通过电感充放电，电路进行电能和磁能的转换过程。如图1 (b)所示，阻尼振荡3354是由于等效电阻r的损失而通过将电能转换成热能而消耗的阻尼振荡。

等幅振荡3354利用电源对电容充电，补充电容对电感放电的振荡过程，如图1 (c)所示。这种等幅正弦波振荡的频率称为LC电路的固有频率，即一、自激振荡的条件振荡电路如图2所示。

振荡条件：相位平衡条件和振幅平衡条件。1.相位平衡条件反馈信号的相位与输入信号的相位相同，即正反馈，相位差为180的偶数倍，即=2n，其中为vf与vi的相位差，n为整数。

vi、vo和vf之间的关系见图3。2.振幅平衡条件反馈信号的振幅等于原始输入信号的振幅。

即AVF=1三、自激振荡建立过程自激振荡器：图2中去掉信号源，将开关S接到“2”点，形成电路。自激振荡建立过程：电路接通时，输入端产生瞬时扰动信号vi，振荡器V产生集电极电流iC，由于其跳变，含有丰富的交流谐波。

频率为f0的信号由LC并联电路选择，vo由输出端输出，通过反馈电路送回输入端。通过放大、选频、正反馈、再放大的连续循环过程，建立起由弱到强的振荡。

当信号幅度进入管的非线性区时，当放大器的放大倍数降低到AVF=1时，幅度不再增加，自动保持等幅振荡。如图4所示。
