轮廓测量仪是测量各种机械零件的要素线形状和截面轮廓的精密设备。仪器工作台采用高精度水平气浮导轨和滚动垂直导轨，运动精度高，稳定性好，使用寿命长。测量效率高，操作简单，适用于车间检测站或计量室。

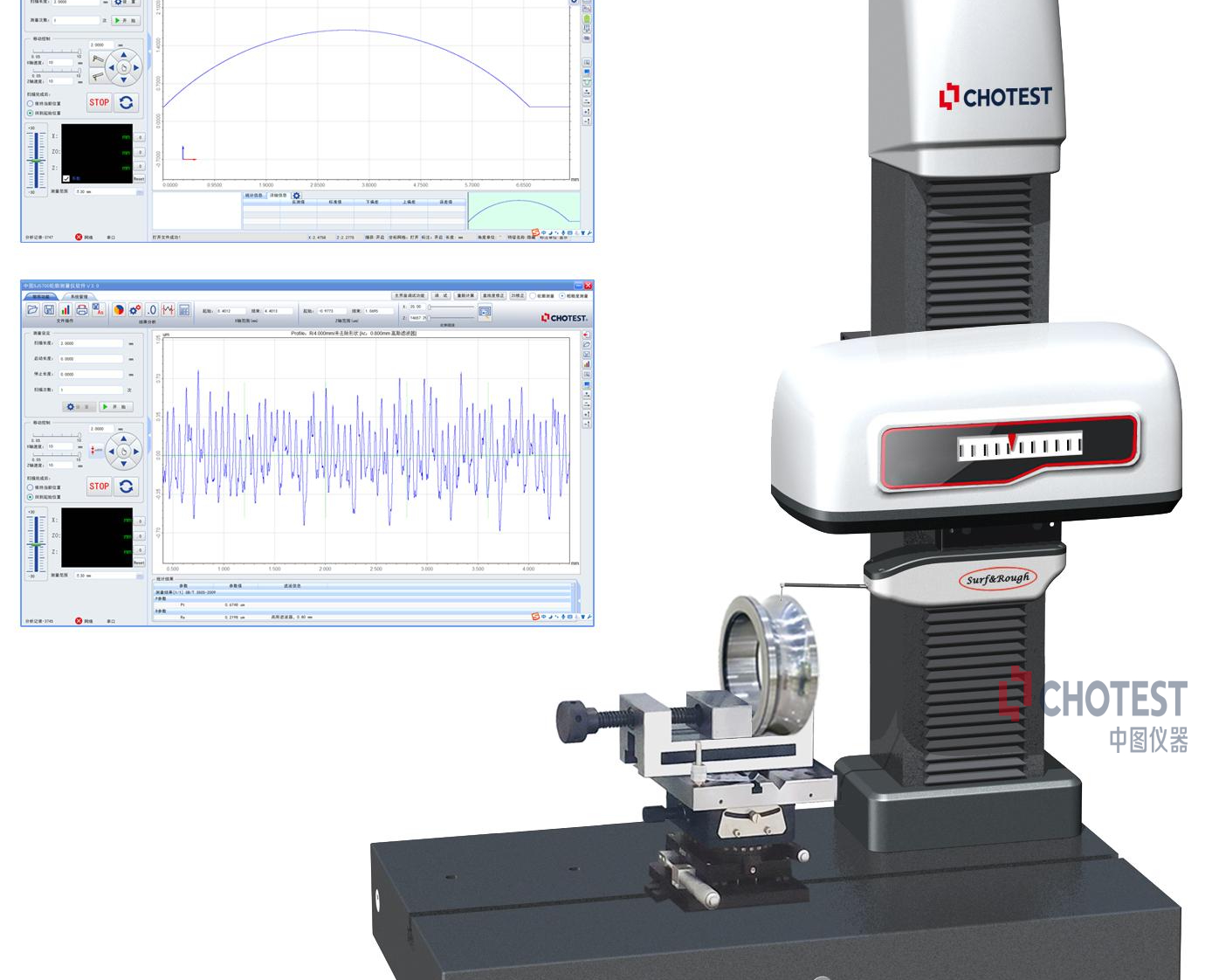

用SJ5700轮廓仪测量轴承
SJ5700轮廓仪是一种自动检测仪器，因此只需检测人员的简单操作就可以完成对工件的测量。测量前，按要求正确连接仪器的电源线和数据线，然后在电脑桌面上启动中国数字轮廓仪检定软件，再将待测工件放在夹具上。如果是特殊工件，可以使用汉图仪定制的夹具进行装夹。安装好待测工件后，使用大理石台右侧的操作手柄将探头的位移调整到待测工件上方。
在计算机桌面验证软件上选择待测工件的起始扫描位置和结束扫描位置，点击“开始”按钮，触针将自动接触工件表面进行扫描测量。在轮廓测量过程中，检定软件会将触针传输给传感器的数据通过计算转换成二维曲线图，并实时显示在电脑屏幕上。
测量结束后，检测人员可以对生成的轮廓曲线进行分析，得到直线度、距离、角度、圆度、间距等轮廓参数。测量结果可保存在数据库中，以供参考，随时调用或打印。
轮廓仪测量轮廓的具体步骤：
1、连接电源线和数据线，然后在电脑桌面上启动中国人物轮廓仪检定软件；2、放置被测零件(如果是特殊零件，可以使用中国库仪定制的夹具夹紧)；3、使用大理石台右侧的操作手柄将测针的位移调整到待测工件上方；4、在软件中选择待测工件的开始和结束扫描位置，点击“开始”按钮，测头将自动接触工件表面进行扫描测量；5、分析生成的轮廓曲线，得到直线度、距离、角度、圆度、间距等轮廓参数。测量结果可保存在数据库中，以供参考，随时调用或打印。回顾黄浩宇
