步骤1:材料

3D打印机(或打印部件)

快速混凝土，(特定)

Arduino pro micro 16Mhz(8Mhz不工作)

TP4506脂肪装载机

Adafruit LED矩阵(黄色)和PWM驱动器

一些1.5毫米的铝板(和一种弯曲方式)

双面胶带

细纹

小开关

带焊头的18650电池(没有便宜的，选三星或松下)。

喷漆(推荐黑色哑光)

焊接很简单。

如果你不能得到铝或3D打印的部分，你可以联系我。

我还有一些。这个项目在第一次甚至第三次尝试时都没有用。我在施工过程中做了很多改动，有一些备件。

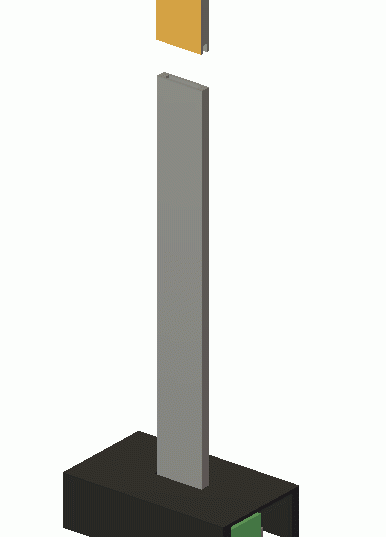

为了让你对这个结构有个概念，请看动画。

步骤2:打印零件

你不必打印多个部分。

这是内壳和底板(包括开关)。

至少需要四个小助手来引导电线穿过铝。

打印后，你应该尽量让一切都适合。或者至少是Arduino和TP4506。

如果不想用铝，可能有更好的想法，也可以换档。

包含所有Fusion360文件。

第三步：LED矩阵

每个焊点都印在模块上，所以你不会犯很多错误。

但是你需要小心。不要焊接没有数字的引脚。

您应该只焊接最后一个引脚的一面，以在两面获得黑色占位符。

所以：将此引脚焊接到PWM，而不是LED矩阵。

看图3。矩阵将被放置在铝的顶部并“占据”占位符。

我尝试了几种方法。在添加之前焊接轴？加了之后呢？没有比这更好的了。

焊接后尽可能短地切割，以获得良好的光洁度。

这些照片有点旧了。你不再需要螺丝了)

第四步：轴线

两个弯曲部分。其中一个必须比另一个长5毫米。1.5毫米铝(非常重要)

该矿高约185毫米，宽约28毫米(重要)。弯曲部分长约18mm。

这样，它可以很好地适应LED矩阵和PWM控制器。

要安装这些部分之间的电缆，必须用双面胶粘一根长的辅助物。

用刀做个记号就行了。它们应该放在大约3厘米的地方，这样助手就可以伸入展示区。

在底部，它们可以延伸到外壳中。这将把电池固定到位。

但是不要让他们进屋太久。它几乎没有空间。

将导线放在助手之间，并放置另一个轴。如前所述：5mm差。

你可以把显示器放在上面，这样才是完美的搭配。

剪下显示器下面的双面胶，贴上第二根轴帮忙。

恭喜你。这是第一部分，一切都可能变得很糟糕。

在脚上使用一些厚的双面胶带，并撕下硅纸。

现在你必须用一些力来推动轴穿过外壳。确实合身，但是已经尽可能紧了。

第五步：塑造基础

我是速干混凝土的忠实粉丝。可以混的很好，效果还不错。

为了制作模具，我使用防水胶合板。在德国，它们被称为“Siebdruckplatte”。

外壳顶部10mm、15mm左右是足够的混凝土。

通过密封USB端口和非常薄的胶带(轴)来准备外壳。

如果你错过了这一部分，混凝土就会流入竖井。看起来很可怕，混凝土在那个位置容易撕裂。

将好的双面胶带放在外壳的底板上。这样，当混凝土倒入模具时，孔将保持在原位。

让它干燥至少两次。你认为应该有足够的时间。

如果底座看起来不完美，你可以抬起边缘或使用一些砂纸。

不一定完美。这是混凝土。它肯定有一些“错误”。

你需要从底板上撕下双面胶。用刮刀来刮木头。

第六步：上色

铝应该用某种酒精清洗。

使用异丙醇一直是一个很好的开始。喷涂前不必打磨/抛光表面。

尽可能准确地用混凝土覆盖竖井入口。

上面布满了电线和几个帮手。

喷两到三层非常薄的涂层，才能达到完美的效果。

让它花两倍的时间去注意喷雾罐。

这时候我会让它在温暖的房间里凝固一夜，然后进行下一步。

混凝土会在一夜之间变色。

第七步：电子产品(在盒子里)

用添加的代码刷新Arduino。可以试试adafruit的代码，但是不适合。就是有点大。

我添加了另一个代码。它小了一帧。以防万一。

编辑2:我加了一个旋转框架的data.h。

我只删除了一帧，用python脚本重新编译了代码。使用99%的空间。

28664字节。只剩下6个字节了。

闪烁时，您会看到三个指示灯。一个保持红色，两个闪烁。应该用一个非常小的钳子来破坏持续的红色LED(靠近USB端口)。嗯，你可以改代码，这样LED就不亮了，但是你也可以破坏它。我认为代码中没有足够的空间。或者您必须删除另一个框架。

连接非常简单。

Arduino-"显示

D2 -》 SDA

D3 -》 SDL

VCC -》 VCC

接地——“接地。

TP4506 -》 Arduino

输出-“接地

输出-"/开关-"原始

TP4506-“电池

自我解释

确保所有电线足够长。我用一根10厘米长的电线。

在焊接电线之前焊接每一个焊料。你不想把电线穿过针孔。

只需将它们焊接在针孔上，并考虑当所有部件必须放在一起时电线弯曲的方式。

第八步：电子设备和显示器

如果将预焊端从电线上稍微弯曲，这些端将从显示屏滑入针孔。

这是这个教学最讨厌的部分。你可以将电线从外壳中拉出，以获得更好的位置。

相信我，会合身的。我做了三个，都找不到真正好的解决办法。

请检查两次您的连接。

第一次测试。最后。你会惊讶的。

如果显示器只给你一个随机模式(见图1)，你的电池电量将会很低。

现在，您可以从助手上的硅胶纸上剥离上半部分，并将显示器正确放置到位。

尽可能轻柔。一切都到位了，还有效吗？好吧。为了最终固定显示器，你要通过矩阵和PWM驱动从顶部倒一些透明胶。焊缝的位置。

胶水会穿过电线将显示器粘到辅助工具上。

第九步：最终组装

你应该先带Arduino就位，然后是TP4506。

TP的空间可能太大。如果有，可以贴上。

您应该能够在不移动外壳中的TP的情况下将USB电缆插入其中。

现在把隔离电池放进去。这里变得非常充实。试着把电线拉下来。

一切准备就绪后，试着把底板放上去。如果不合适，可以用钳子把鼻子打开。

它们只是电池的额外支撑。

如果你这样做，放下一些脚。爱死了。

第十步：最后的想法

蜡烛持续29小时，直到它必须被重新装载。

使用adafruit饰品甚至可以获得更多的运行时间。但是很贵。

我用几个类似Arduino的系统做了一些测试：

WEMOS D1迷你：从3.3 V开始，汲取0.15A

Pro Micro:从3.2V汲取0.1A

原厂饰品：从3V汲取0.08A。

Nano不行，因为需要4.4 V启动(图0.11A)。

8MHz pro micro每秒可以提供12帧左右。这会让你发疯的。所以不要尝试。

当电池电量耗尽时，显示屏上将显示最后一帧。只是没有动画，但还是很轻。

微芯片只比显示器需要更多的能量。

灯光很亮，真的给人一种蜡烛般的感觉——只是一种工业现代的外观。

当TP被加载时，它闪烁红色(最大1A ),当电池充满电时点亮蓝色。

可以用双面版，但是不好造。PWM驱动器可以同时为两台显示器供电。

但是你必须镜像所有的焊点，并连接一些小电缆。听起来很有趣。

用两台显示器的话，能耗也不会高多少。约0.01A
